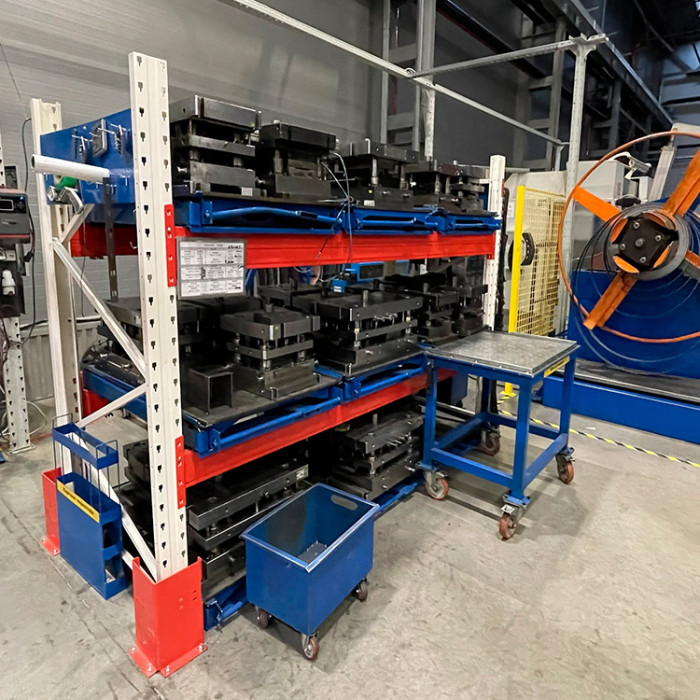

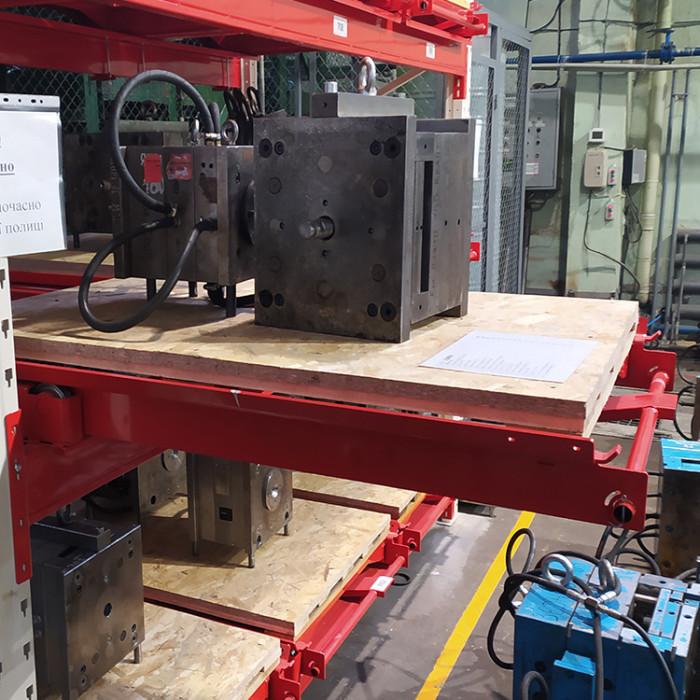

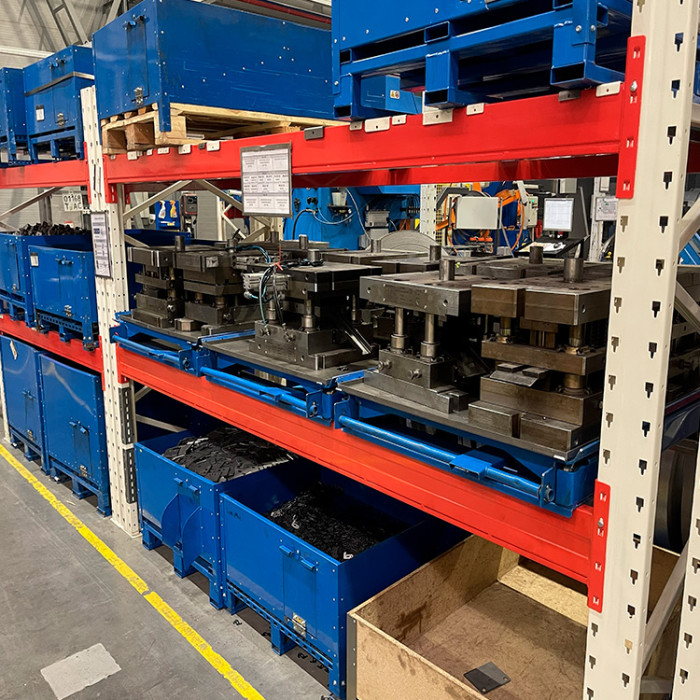

Стелаж для пресформ Pull-out

Полиця являє собою додаткове обладнання, яке монтується на стелажі палетного зберігання (далі за текстом – «Стелаж»). Полиця складається з власне полиці та комплекту кріплення її до балок. Для  встановлення полиці використовуються балки висотою h=80-160мм різної довжини (залежно від кількості полиць на рівні та навантаження, згідно техн. каталогу). Балки повинні бути попередньо зафіксовані для унеможливлення випадкового виходу їх зачеплення зі стійкою рами. Відстань між балками В може бути в діапазоні 1000-1100 мм (можливі значення відстані уточняються згідно каталогу для кожної моделі полиці).

Полиці та стелажне обладнання, на яке вони монтуються, підбираються у відповідності до вимог замовника.

а) полиця часткового висування             b) полиця повного висування

Малюнок 1. Основні елементи полиці висувної:

1 – рама стелажа

2 – балка стелажа

3 – полиця

4 – комплект кріплення полиці

КОМПЛЕКТНІСТЬ

Полиця постачається зі складу виробника в зібраному вигляді. Комплект кріплення полиці до балок постачається окремо.

Кількість елементів залежить від типу стелажів та конфігурації, і узгоджуються з менеджером під час замовлення.

ТЕХНІЧНІ ПАРАМЕТРИ ТА НАВАНТАЖЕННЯ

Технічні параметри полиць визначаються технічним завданням, яке попередньо узгоджується з Замовником.

Схема допустимих навантажень на стелаж вказана на малюнку 2:

Малюнок 2. Схема допустимих навантажень на стелаж:

max Q  - навантаження на секцію, кг

max QL – навантаження на несучий рівень, кг

max q – вага вантажу, кг

Інформація про допустимі навантаження на стелаж розміщена в паспорті.

ВИМОГИ ДО ВАНТАЖІВ

ВИМОГИ ДО ВЕЛИЧИНИ ВАНТАЖУ

Категорично забороняється розміщувати вантажі, вага яких перевищує допустиме значення, що вказане в технічному завданні і на інформаційній табличці.

ВИМОГИ ДО СТІЙКОСТІ ВАНТАЖУ

Товари повинні бути складені або зпалетовані таким чином, щоб вони були стійкими.

Вимоги до правильного розміщення вантажів та роботи навантажувача вказані на рисунках 3-5.

Малюнок 3. Вимоги до розміщення вантажів на стелажі

Малюнок 4. Правильне розміщення вантажу на вилах навантажувача

Малюнок 5. Правильне розміщення навантажувача відносно стелажа при навантаженні

ВИМОГИ ДО ЗАЗОРІВ

Фактичні розміри вантажу не повинні чинити негативну дію на передбачені зазори   (див. малюнок 3). Передня поверхня підставки вантажу (тобто піддону) повинна розміщуватись таким чином, щоб не виходити за межі операційної ширини прольоту. Горизонтальні та вертикальні зазори для роботи навантажувачів не повинні бути меншими, ніж значення, вказані на малюнку 3.
