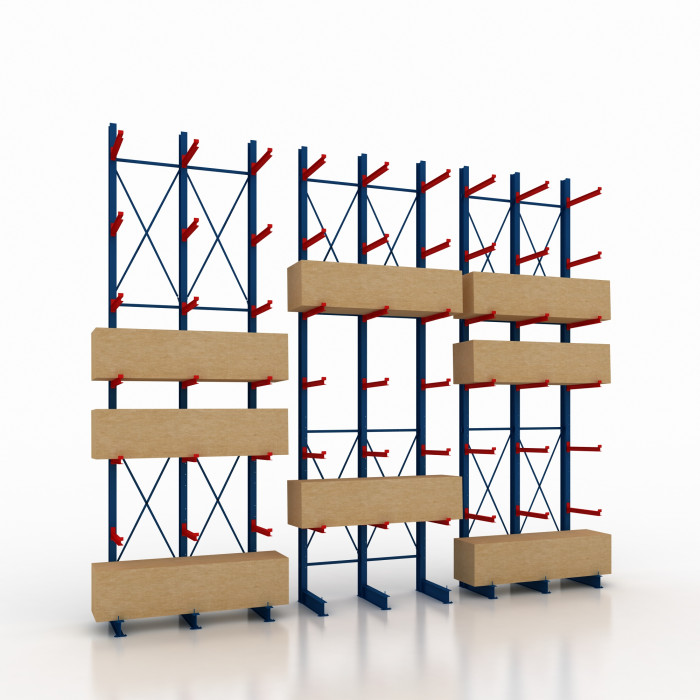

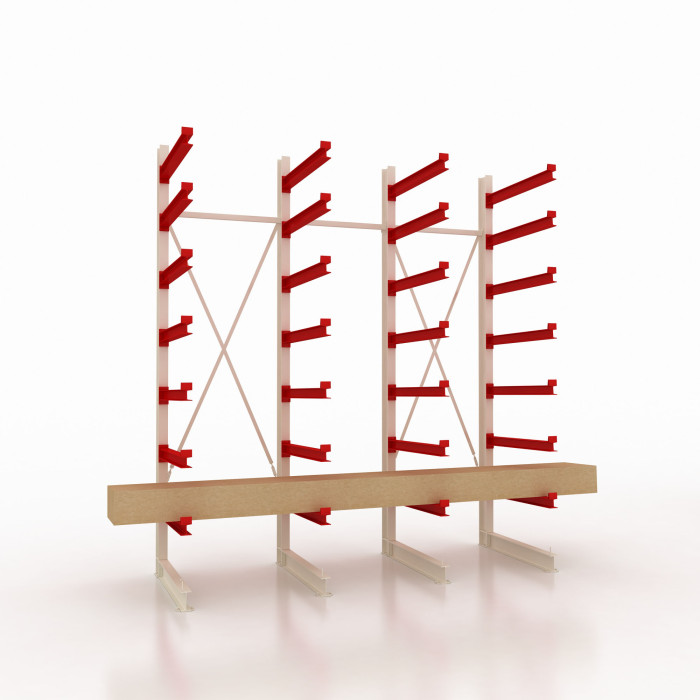

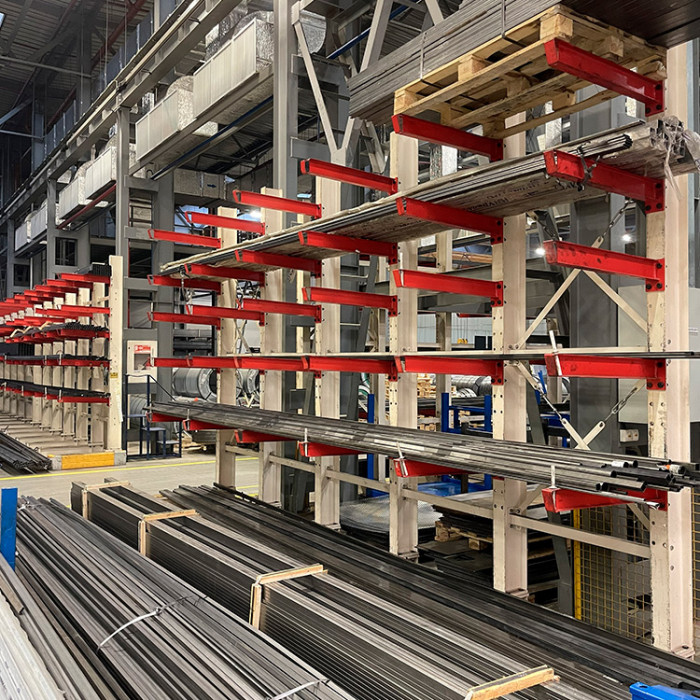

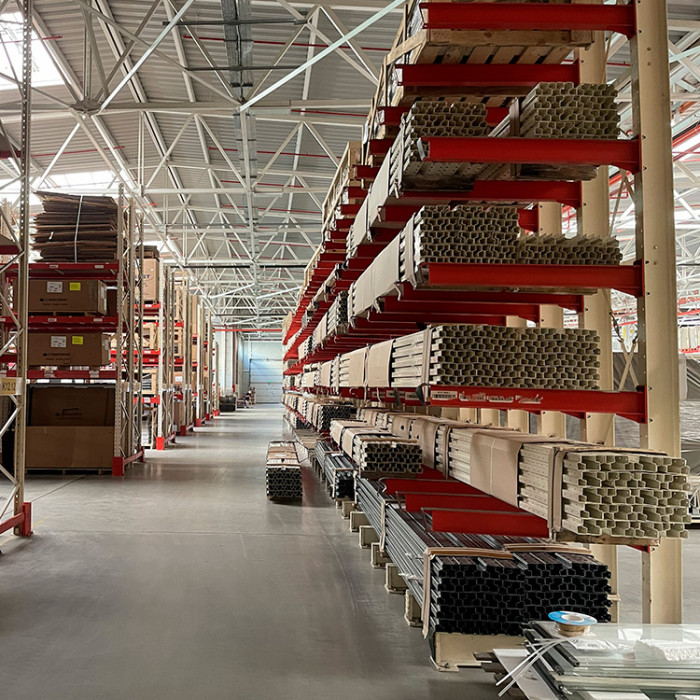

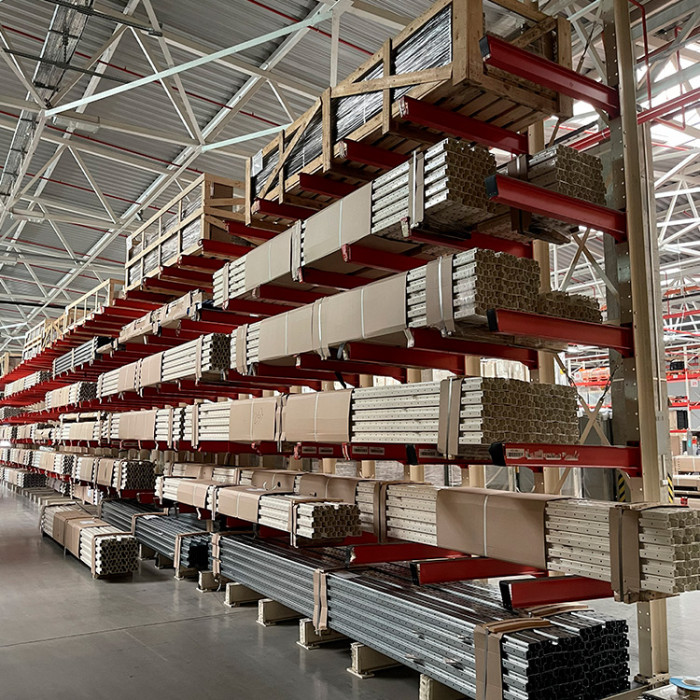

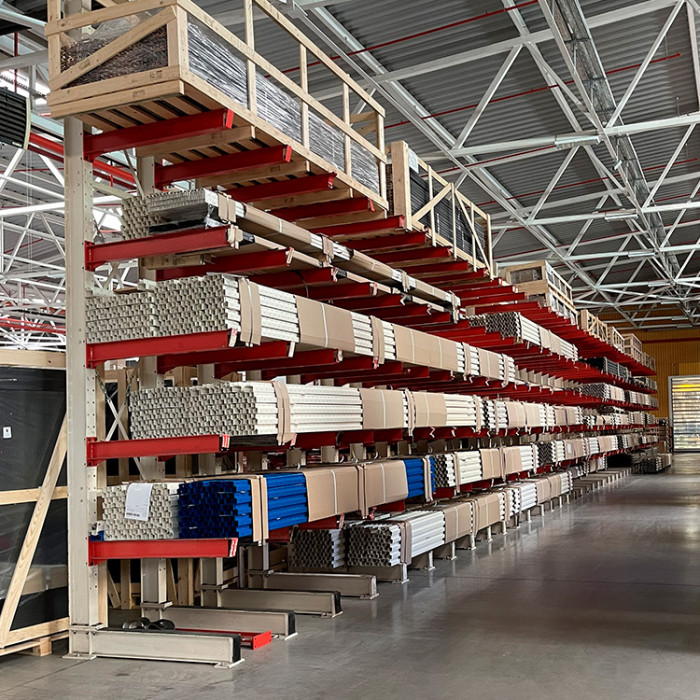

Металлическая сборная конструкция для длительного хранения длинномерных изделий. Эти системы широко используются на металлобазах, деревообрабатывающих заводах и трубопрокатном производстве. В зависимости от характеристик состава и особенностей продукта, могут быть установлены односторонние или двусторонние консольные стеллажи.
Основные элементы консольных стеллажей:
1 – Колона
2 – Основа
3 – Консоль
4 – Перемычка
5 – Ограничитель (опционально)
6 – Крестовые стяжки колон
| Максимальная высота колоны | до 12 000 мм |
| Максимальная длина консоли | до 1400 мм |
| Максимальная нагрузка на одну консоль | до 800 кг |
| Максимальная нагрузка на одну колону | до 16000 кг |
Детализация основных элементов консольного стеллажа
Основа консольного стеллажа: Основа имеет вид двутавра. Длина основы (L) зависит от длины консоли. Высота двутавра (h) рассчитывается индивидуально для каждого конкретного запроса. Комплектуется компенсационными пластинами. Анкера в комплекте. Покрытие: полимерно-порошковое.
Колона консольного стеллажа Колона имеет вид двутавра. Высота колоны (H) составляет 3000 - 1200 мм. Высота профиля колоны (h) – зависит от нагрузок на стеллаж в целом. Перфорация колоны для перестановки консолей через каждые 100мм. Расчетная нагрузка на одну колону до 16000 кг Комплектуется необходимыми метизами. Покрытие: полимерно-порошковое. Колоны крепятся между собой специальными крестовыми стяжками колон и перемычками. Расстояние между колонами (L) – 700 - 1500 мм Общая длина консольного стеллажа зависит от потребностей заказчика.
Консоль Консоль имеет вид двутавра с кронштейном для крепления к колоне стеллажа. А также, к передней части консоли приварен кронштейн для установки ограничителей. Длина консоли варьируется от 400 до 1300 мм. Расчетная нагрузка на одну консоль составляет до 400 кг. Покрытие: полимерно-порошковое.
Ограничители консольных стеллажей Ограничители консольных стеллажей предотвращают самопроизвольное выпадение профилей или другой длинномерной продукции, хранимой на консольных стеллажах. Высота ограничителей варьируется от 100 до 400 мм с шагом 50 мм
ТРЕБОВАНИЯ К УСТОЙЧИВОСТИ ГРУЗА
Товары должны быть установлены или спаллетированы таким образом, чтобы они были устойчивыми. Требования к правильному размещению грузов и работе погрузчика указаны на рисунках 3-7.
Рисунок 3. Требования к размещению грузов на стеллаже
Рисунок 4. Правильное размещение груза на вилах погрузчика
Рисунок 5. Правильное размещение груза относительно погрузчика
Рисунок 6. Правильное размещение погрузчика относительно стеллажа при погрузке
Рисунок 7. Правильное размещение погрузчика относительно стеллажа при разгрузке
Требования к зазорам
Фактические размеры груза не должны оказывать негативного воздействия на предусмотренные зазоры. Передняя поверхность груза (или поддона, на котором размещен груз) должна размещаться таким образом, чтобы не выходить за пределы операционной ширины пролета. Горизонтальные и вертикальные зазоры для погрузчиков не должны быть меньше, чем значения, указанные на рисунке 8.
Рисунок 8. Горизонтальные и вертикальные зазоры: 1 – единичный груз со свесом груза
